层绕机系列

XMR50铜管收卷机

XMR50铜管收卷机



关键词:PLC 触摸屏 变频调速 主动放线 气动顶盘



一、 设备组成:

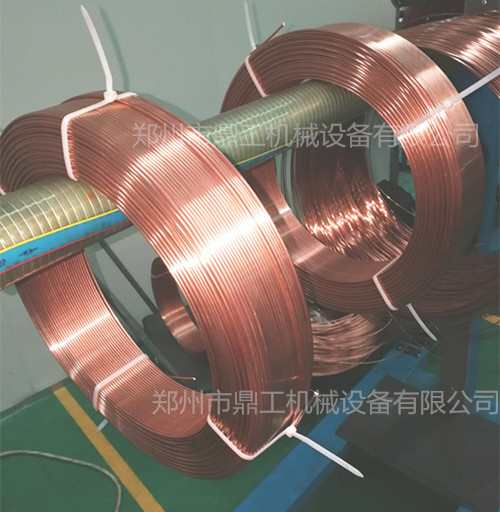

      设备由放线机、张力机、主机和电气控制柜组成。用于将散把式铜管收卷为空心卷的成品。亦可用于收卷其他空心管材收卷为空心卷包装形式的成品。

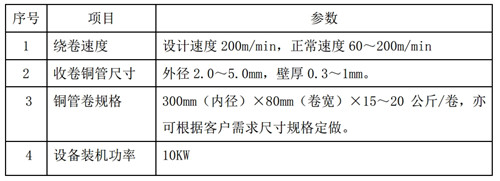

二、 设备参数:




三、 设备功能介绍:

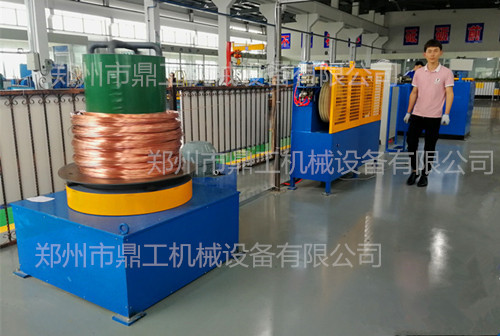

1、 放线机:

  采用放线篓子的立式放线方式进行放线,变频调速方式,驱动放线篓子旋转放线,配备气动刹车机构,当收卷完毕时候用于制动,防止放线乱线。



2、 卧式张力机:

[1]、 张力机采用卧式结构,气动控制张力,张力大小可调,便于根据线径大小灵活调整收线张力。

[2]、 张力机采用耐磨尼龙材质,配位移检测开关和断线停车机构。

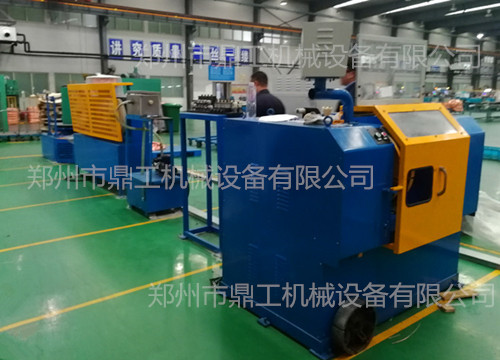

3、 主机:

[1]、 设备采用气动驱动左右盘具开合,方便快捷。

[2]、 排线部分采用PLC驱动排线部分进行精密排线,排线精确稳定。





4、 电气控制系统:

[1]、 设备采用PLC控制,触摸屏人机交互界面操作方式。

[2]、 具备联动、联停和急停功能,设备具备计米功能,开机前可在触摸屏输入线径和壁厚、密度参数,设备可根据设定长度,数满自动减速停车。
