层绕机系列

XMR350

XMR350层绕机

一、设备功能:

       主要用来绕卷Φ2~5mm的直径规格,通常绕制为空心卷形式的包装。可绕制埋弧焊丝、药芯焊丝等。本机型为主动放线型。



       二、设备组成:

       全套设备有800放线机、中间校直器、电气控制柜、层绕机主机组成。


拐臂式埋弧层绕机 (10).jpg

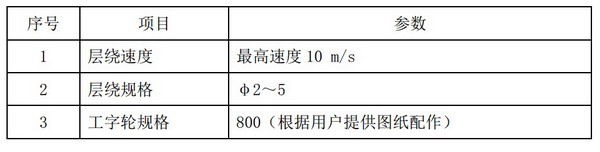

三、层绕机技术参数:




       四、设备特点:

       1、800放线机:主动放线技术,气动顶装工字轮,气刹制动。

       2、中间校直器:气动控制校直器,即可整体开合,也可单独调节。

       3、主机有缸筒式和拐臂式两种结构,但是因为拐臂式比较方便装卸,使用更多。变频拖动,气刹制动。

       4、电气控制采用PLC控制伺服电机,数控电子自动排线。采用触摸屏人机交互界面,显示与输入技术参数。具备:倒线功能,动态实时数显:层绕速度、重量,预制重量,数满自动减速停车。设断线停车机构。


       五、成品线材卷包装规格的说明:

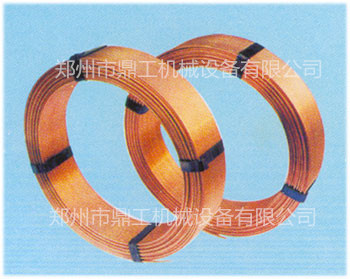

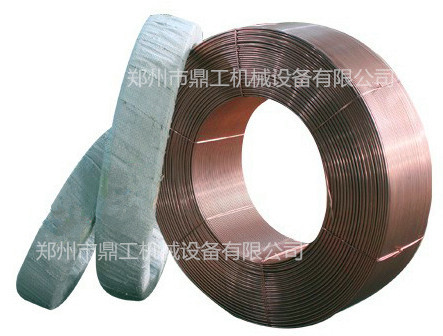

       埋弧焊丝直径一般在Φ2~5mm,一般为Φ3.2、Φ4.0、Φ5.0,包装形式一般采用空心卷形式(成品如下图)。

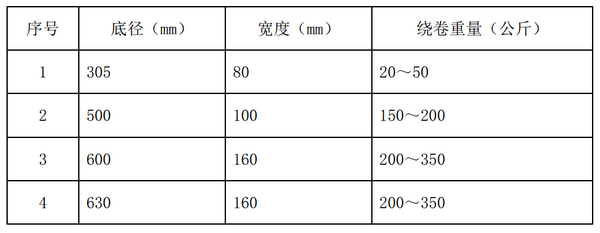

       空心卷收卷规格较多,而市场上的常见的空心卷包装规格参看下表:

7.jpg  上表多为埋弧焊丝的线材卷的收卷规格,客户可根据以上进行选择,亦可指定尺寸,我们可量身定做相应尺寸的线材卷。
