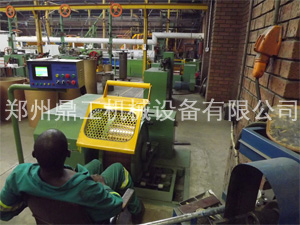

XMR600层绕机用于精密层绕空心卷,绕卷直径2~5mm的线材,最大重量可达600公斤。最初应用于出口,后来随着市场的需求,国内焊丝厂家也逐步用于生产,比如天津大桥焊丝有限公司。 |
|
一、设备功能:
主要用来绕卷Φ2~5mm的直径规格,通常绕制为空心卷形式的包装。可绕制埋弧焊丝、药芯焊丝等。本机型为被动放线型。
二、设备组成:
全套设备有800放线机、中间校直器、电气控制柜、层绕机主机组成。
三、层绕机技术参数:
四、设备特点:
1、800放线机,力矩电机恒张力放线方式,气动顶装工字轮,气刹制动。
2、中间校直器:汽缸驱动校直器,可整体开合,也可单独调节。
3、主机采用拐臂式结构,操作方便,装卸简单。变频拖动,气刹制动。
4、电气控制采用PLC控制伺服电机,数控电子自动排线。采用触摸屏人机交互界面,显示与输入技术参数。具备:倒线功能,动态实时数显:层绕速度、重量,预制重量,数满自动减速停车。设断线停车机构。
五、成品线材卷包装规格的说明:
埋弧焊丝直径一般在Φ2~5mm,一般为Φ3.2、Φ4.0、Φ5.0,包装形式一般采用空心卷形式(见下图所示,图中为钢带捆扎方式)。
