层绕机系列

XMD350层绕机

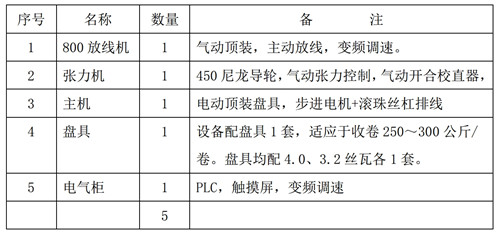

一、设备组成:

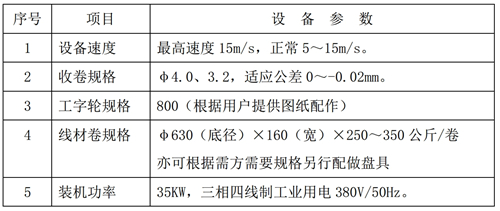

二、设备技术参数:



三、设备说明:

1、 800放线机:

机身整体镗孔加工,稳定刚度好。气动顶装工字轮,配气动小车板,可气动驱动工字轮横向平移,气刹制动。设备采用主动放线,变频调速。

2、 张力机:

采用箱式结构,校直器采用双汽缸驱动可整体开合,亦可单轮调节。张力轮采用气动控制恒张力绕卷,张力大小可调。设备配位移传感器,灵活匹配前后设备速度。

3、 主机:

机传动采用皮带传动方式,变频调速。采用步进电机驱动滚珠丝杠排线机构,自动精密排线机构。设备电动驱动式顶装与退盘,便于大卷收卷后的卸卷操作。主机配置气动刹车机构。

4、 盘具:

设备配置大盘1套,可用于绕卷规格为φ630(底径)×160(宽)×250~300公斤/卷。套盘具配2种丝瓦,分别适用于线径4.03.2的焊丝的绕卷,丝瓦适应焊丝直径公差-0.02-0.04mm

欲绕卷其他规格线材卷,可另外根据需方要求配做。

5、 电气系统:

备采用PLC控制,触摸屏输入和显示工作参数,排线采用数控步进电机排线。触摸屏人机交互界面,显示与输入技术参数,动态实时数显:速度、重量,预制重量,数满自动减速停车。
